共点同轴喇叭

声音的产生必须存在一个振动源，声音重放时的振动源就是扬声器单元，振动源产生振动的必备条件有两点，一个是驱动，另一个是定位悬挂。

悬挂就是用弹性体将振模悬吊起来，当有信号驱动使振模能进行往复运动，从而推动空气产生疏密变化，即产生声波。定位悬挂的最终目的是使振模精确的沿中心轴方向运动，因此，扬声器又可称为“直线电机”。

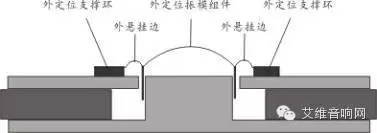

外定位高音单元结构

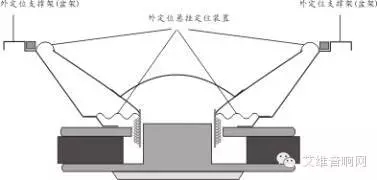

外定位低音单元结构

无论是低音单元还是高音单元，其定位方式毫无疑问的都是外环定位悬挂方法。外环定位悬挂方式需要比振模大的几何尺寸才能实现，在相同的几何尺寸约束条件下，外定位制约了功率的发展空间。

共点同轴单元中，低音采用外定位悬挂方式，而高音则采用了内定位悬挂方式，在有限的空间内，使高音单元音圈及振模直径做到最大，功率得到有效提升。

共点同轴单元中的外悬置低音与内悬置高音结构图

外定位中，悬挂边在振模边缘沿圆周半径向外以牵拉的方式定位，因此，悬挂边的等效震动质量较大，力顺较小，这也是影响扬声器参数的另一个原因，共点同轴单元由于悬挂在内部，悬挂力是沿振动方向施加予系统，而只有当高音振动组件有侧振时，定心支片才会沿径向施加控制力，因此，悬挂系统对振模产生的附加震动质量最小，力顺也能够通过改变悬挂系统的挠度来控制，单元的电声参数均在驾驭之中。

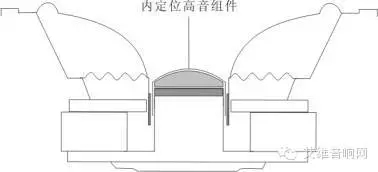

内悬置高音组件

共点同轴单元的驱动系统是共用的，即高音单元与低音单元共用一套磁路系统，超大的低音磁路除了给低音提供能量的同时，也为高音单元提供能量。换句话说，就是高音的磁路系统与低音磁路的大小及磁能积相同，有如此硕大的高音磁路，高音单元的功率可想而知。

大磁路与更大的音圈、振模径能提供更大的功率及声转换效率。

内悬置方式使大功率高音单元的实现成为可能。
