综合布线系统：网络布线压接技术

网络布线压接技术通过如图1所示的7种安装方式来讨论。

图1 布线压接技术的7种安装方式

注：①为用户信息插座的安装，②为用户信息跳线制作，③为用户电话跳线，④为用户信息的双绞线在配线架压线，⑤为S110配线架电话压线，⑥为S110配线架电话跳线，⑦为用户信息的垂直干线子系统连接交换机的跳线。

压线工具在布线压接的过程中，我们必须要用到一些辅助工具，压线工具如图2所示。

图2 压线工具

1）压线钳。目前市面上有好几种类型的压线钳.而其实际的功能以及操作都是大同小异。压线钳工具不仅用于压线，钳上还具备3种不同的功能：

□RJ-45和RJ11压线。

□剥线口。

□刀片，用于切断线材。

2）S110压线工具，为配线架和信息模块的压线钳工具

3）5对线压线工具，用于压大对数双绞线。

用户信息插座的安装图1中的①是用户信息插座的安装。安装信息插座要做到一样高、平、牢固。信息插座中有信息模块。信息模块如图3所示。

图3 信息模块

（1）信息模块压接时一般有两种方式：

1）用打线工具压接。

2）不用打线工具，直接压接。

根据作者工程中的经验，一般采用打线工具压接模块。

（2）模块压接的具体操作步骤如下：

1）使用剥线工具，在距线缆末端5cm处剥除线缆的外皮。

2）剪除线缆的抗拉线。

3）按色标顺序将4个线对分别插入模块的各个槽位内。

4）使用打线工具对各线对打线，与插槽连接。

目前，信息模块的国外供应商有IBM、西蒙等，国内的上海天诚、南京普天等公司产品的结构都类似，只是排列位置有所不同。有的面板注有双绞线颜色标号，与双绞线压接时，注意颜色标号配对就能够正确地压接。

（3）对信息模块压接时应注意的要点：

1）双绞线是成对相互拧在一处的，按一定距离拧起的导线可提高抗干扰的能力，减小信号的串扰，压接时一对一对拧开双绞线，分别放入与信息模块相对的端口上。

2）在双绞线压接处不能拧、撕开，防止有断线的伤痕。

3）使用压线工具压接时，要压实，不能有松动的地方。

4）双绞线开绞不能超过要求。

模块端接完成后，接下来就要安装到信息插座内，以便工作区内终端设备的使用。各厂家信息插座安装方法有相似性，具体可以参考厂家说明资料。

信息模块的压接分为EIA/TIA568A和EIA/TIA568B两种方式。

EIA/TIA 568A信息模块的物理线路分布如图4所示。

图4 EIA/TIA 568A 物理线路接线方式

EIA/TIA 568B信息模块的物理线路分布如图5所示。

图5 EIA/TIA 568B 物理线路接线方式

无论是采用568A还是采用568B，均在一个模块中实现，但它们的线对分布不一样，减少了产生的串扰对。在一个系统中只能选择一种，即要么是568A，要么是568B，不可混用。

568A第2对线（568B第3对线）把3和6颠倒，可改变导线中信号流通的方向排列，使相邻的线路变成同方向的信号，从而减少串扰对，如图6所示。

图6 568接线排列串扰对

在现场施工过程中，有时遇到5类线或3类线，与信息模块压接时出现8针或6针模块。

例如，要求将5类线（或3类线）一端压在8针的信息模块（或配线面板）上，另一端在6针的语音模块上，如图7所示

图7 8针信息模块连接6针语音模块

对于这种情况，无论是8针信息模块，还是6针语音模块，它们在交接处是8针，只在输出时有所不同。所以按5类线8针压接方法压接，6针语音模块将自动放弃不用的一对棕色线。

用户信息跳线制作图1中的②是用户信息跳线。用户制作信息跳线时采用的连接器（水晶头）有RJU连接器（水晶头）和RJ-45连接器（水晶头）。RJ11结构采用2线位（用于电话）、4线位常用于语音通信和低速率数据传输（Modem）。RJ-45是计算机网络标准8位模块化接口。每条双绞线两头通过安装RJ-45连接器（俗称水晶头）与网卡、集线器、交换机的接口上进行网络通讯。连接器（水晶头）如图8所示。

图8 连接器（水晶头）

RJ-45跳线如图9所示。

图9 RJ-45跳线

1.双绞线与RJ-45头的连接技术

RJ-45的连接也分为568A与568B两种方式，采用568A（或568B）必须与信息模块采用的方式相同。

对于RJ-45插头与双绞线的连接，需要了解以下事宜。我们以568A为例简述。

1）首先将双绞线电缆套管自端头剥去大于20mm，露出4对线。剥线如图10所示。

图10 剥线

2）定位电缆线，使它们的顺序为1&2、3&6、4&5、7&8，如图11所示。

图11 RJ-45连接剥线示意图

为防止插头弯曲时对套管内的线对造成损伤，导线应并排排列至套管内至少8mm形成一个平整部分，平整部分之后的交叉部分呈椭圆形。

3）为绝缘导线解扭，使其按正确的顺序平行排列，导线6是跨过导线4和5在套管里不应有未扭绞的导线。

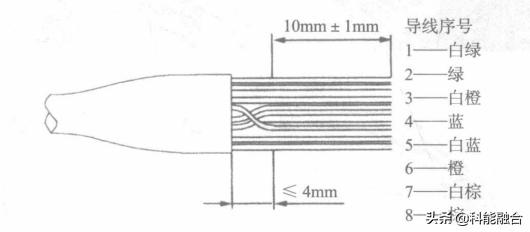

4）导线经修整后（导线端面应平整，避免毛刺影响性能）距套管的长度14mm，从线头（见图12）开始，至少10mm+1mm之内导线之间不应有交叉，导线6应在距套管4mm之内跨过导线4和5。

图12 双绞线排列方式和必要的长度

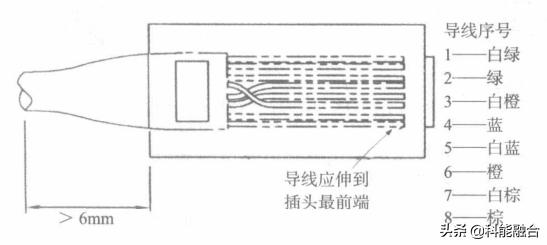

5）将导线插入RJ-45头，导线在RJ-45头部能够见到铜芯，套管内的平坦部分应从插塞后端延伸直至初张力消除（见图13），套管伸出插塞后端至少6mm。

图13 双绞线排列方式和必要的长度

2.双绞线跳线制作过程

1）首先利用压线钳的剪线刀口剪裁出计划需要用到的双绞线长度，如图14a所示。

2）把双绞线的保护层剥掉，可以利用压线钳的剪线刀口将线头剪齐，再将线头放入剥线专用的刀口，稍微用力握紧压线钳慢慢旋转，让刀口划开双绞线的保护胶皮。需要注意的是，压线钳档位离剥线刀口长度通常恰好为水晶头长度，这样可以有效避免剥线过长或过短。若剥线过长，双绞线的保护层不能被水晶头卡住，容易松动；若剥线过短，则因有保护层塑料的存在，不能完全插到水晶头底部，造成水晶头插针不能与网线芯线完好接触，会影响到线路的质量，如图14b所示。

3）为绝缘导线解扭，将4个线对的8条细导线逐一解开、理顺、扯直，使其按正确的顺序平行排列，导线6是跨过导线4和5在套管里不应有未扭绞的导线，如图14C所示。

4）修整导线，如图14d所示。

5）将裸露出的双绞线用剪刀或斜口钳剪下只剩约11mm的长度。

6）将双绞线放入RJ-45接头的引脚内，如图14e所示；从水晶头的顶部检查，看看是否每一组线缆都紧紧地顶在水晶头的末端。

7）用压线钳压实，用力握紧压线钳，可以用双手一起压，这样使得水晶头凸出在外面的针脚全部压入水晶头内，受力之后听到轻微的“啪”的一声即可，如图14f所示。

图14 双绞线跳线制作过程

8）重复步骤1~7，再制作双绞线跳线另一端的RJ-45接头。

3.双绞线与RJ-45头连接的要求

不管是哪家公司生产的RJ-45插头，它们的排列顺序都是1、2、3、4、5、6、7、8，端接时可能是568A或568B。见图15。

图15 RJ-45接头引脚双绞线色标（568B）

将双绞线与RJ-45连接时应注意的要求如下:

1）按双绞线色标顺序排列，不要有差错。

2）与RJ-45接头点压实。

3）用压力钳压实。

RJ-45与信息模块的关系如图16所示。

图16 RJ-45与信息模块的关系

其他跳线介绍如下：

（1）在网络配线架压线

图1中的④是在网络配线架上压线，如图17所示。

图17 在网络配线架上压线

网络配线架双绞线压线时一般应注意如下要点：

□以表格形式写清楚信息点分布编号和配线架端口号，如表所示。

表 网络配线架表格形式

配线架端口号

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

信息点编号

101-1

101-2

101-3

101-4

102-1

102-2

102-3

102-4

103-1

103-2

103-3

103-4

104-1

104-2

104-3

104-4

104-5

104-6

105-1

105-2

105-3

105-4

105-5

105-6

□按楼层顺序分配配线架，画出机柜中配线架信息点分布图，便于安装和管理。如图18所示。

图18 按楼层顺序分配配线架

□以楼层信息点为单位分线，理线，从机柜进线处开始整理电缆。

□根据选定的接线标准，将T568A或T568B标签压入模块组插槽内。

□以配线架为单位，在机柜内部进行整理。

□根据每根电缆在配线架接口的位置，测量端接电缆应预留的长度。

□根据标签色标排列顺序，将对应颜色的线对逐一压入配线架接口槽内，然后使用打线工具固定线对，同时将伸出槽位外多余的导线截断，如图19所示。

图19 根据标签色标排列顺序压线打线

□整理并绑扎固定线缆，如图20所示。机柜内部示意图如图21所示。

图20 整理并绑扎固定线缆

图21 整理并绑扎固定线缆线架端接后机柜内部示意图

编好标签并贴在配线架前面板(以上表的形式)。

（2）S110配线架电话压线

图1中的⑤是用户信息的双绞线在S110配线架上压电话跳线。S110配线架如图22所示。

图22 S110配线架

双绞线向S110配线架压线，按双绞线色标的蓝、橙、绿、棕顺序排列，不要有差错。25对线的S110配线架压6条双绞线，用4对连接块连接。

（3）图1中的⑥是电信间(或设备间)电话跳线。压4对双绞线的S110配线架向压25对大对数S110配线架电话跳线，一部电话用1对跳线。电信间或设备间用的1对普通电话跳线如图23所示。

图23 电信间或设备间的电话跳线

（4）S110配线架压25对大对数

图1中的⑥是用户在S110配线架压25对大对数线。垂直干线子系统连接跳线如图24所示。

图24 垂直干线子系统连接跳线
